Bidd@'s hjemmekino.

Elektriskt bordbein med kontroller og fjernkontroll er bestilt. Det ble en slik type som dette her. gleder meg til å prøve dette 8720 feste skisse.JPG ( 60,3740234375 KB) Vist 2027 ganger 8720 feste deler.JPG ( 56,8837890625 KB) Vist 2020 ganger

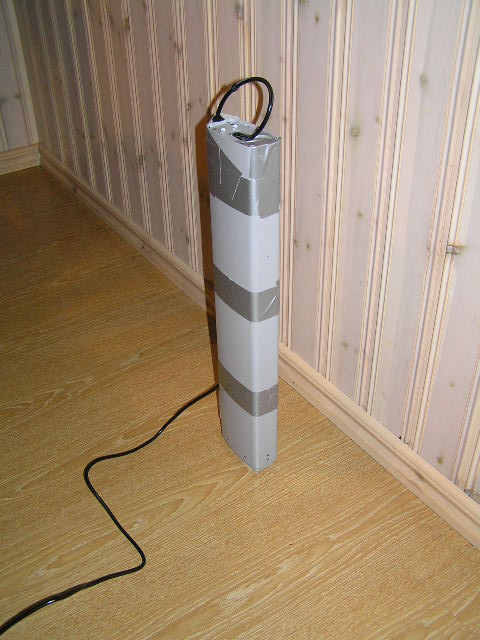

Da er bordbeinet kommet og byggingen er i gang: 04 Aktuator nede.JPG ( 58,9794921875 KB) Vist 2033 ganger 03 Atuator oppe.JPG ( 64,9990234375 KB) Vist 2028 ganger 02 Styring.JPG ( 67,29296875 KB) Vist 2034 ganger

Stilige greier. Har du plass til foten på loftet?

Ja, som tegningen viser, det er et rom som vi ikke har tilgang til og derfor blir den ikke i veien Skal i morgen teste med 2o kg i tyngde for å teste innfestingen av motoren i beinet. den er jo i utgangspunktet beregnet for å skyve og ikke trekke.

Masse nyttig i dag:

Innfesting i endene ser slikt ut:

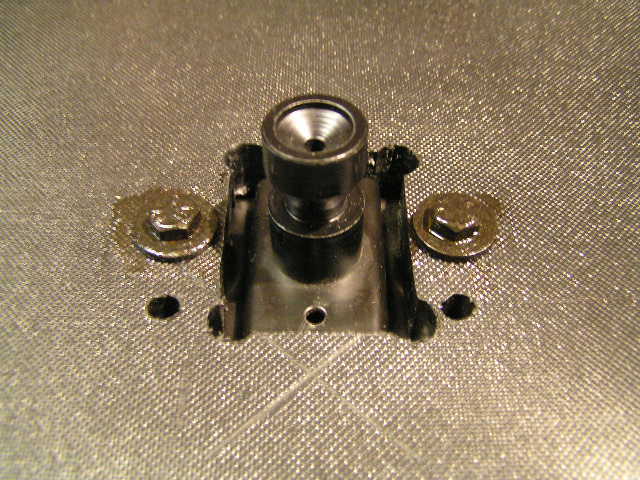

Må forsterke motor innfesting da den ikke er beregnet for å trekke, vil jo ikke at hele stasen skal komme i gulvet. Satte derfor inn en vinkel som jeg skrir fast i stede for de 2 ørene som vris i hullet.


Kjente saker: Biltema festet modifisert så det passet i ene enden.


Nok en kjent detalj: plast skjærfjel som overgang til 8720.


Testing pågår:


Så var det takfestet, bruker original festet og lager en overgang.


Må ha hjelp til braketten så derfor kommer jeg ikke lengre denne helga.[/img]

Morro å følge dette Bidd@!

Fikk tid til litt arbeid i kveld. Skal få sveiset og malt i morgen. 015 bolt.JPG ( 69,3076171875 KB) Vist 1925 ganger 016 kortet.JPG ( 76,208984375 KB) Vist 1928 ganger 018 borret plate.JPG ( 69,0615234375 KB) Vist 1924 ganger 019 saget plate.JPG ( 69,6220703125 KB) Vist 1929 ganger 020 vinklet plate.JPG ( 64,958984375 KB) Vist 1928 ganger 021 vinklet plate.JPG ( 60,37890625 KB) Vist 1927 ganger

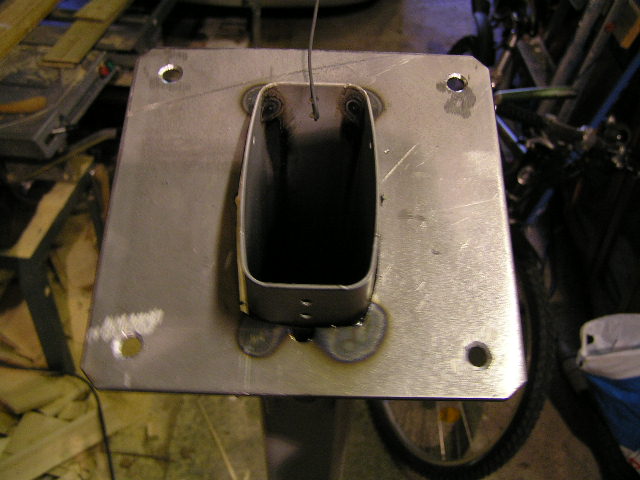

Sveiset og malt i dag. Malte skruehoder og forsenket avstandsklossene sammen med å flytte nedre feste til andre siden av "fjæla" for å minimere avstanden fra taket til 8720 i hvileposisjon. 022 plate.JPG ( 64,9423828125 KB) Vist 1932 ganger 023 sveis.JPG ( 63,8349609375 KB) Vist 1941 ganger 024 feste.JPG ( 69,990234375 KB) Vist 1935 ganger 025 nedsenket.JPG ( 72,1591796875 KB) Vist 1936 ganger 026 skruere.JPG ( 68,349609375 KB) Vist 1938 ganger 027 avstandsringer.JPG ( 67,0732421875 KB) Vist 1930 ganger

Prøving i kveld og det virker som tiltenkt! Nå gjenstår å få lagt opp ledninger og festet styringen så det ser nogelunde pent ut. 028 hull.JPG ( 63,9267578125 KB) Vist 1921 ganger 029 feste taket.JPG ( 68,185546875 KB) Vist 1920 ganger 030 oppe.JPG ( 60,6005859375 KB) Vist 1925 ganger 031 nede.JPG ( 57,857421875 KB) Vist 1918 ganger 032 pj oppe.JPG ( 57,6484375 KB) Vist 1916 ganger 033 pj nede.JPG ( 60,1259765625 KB) Vist 1920 ganger

Helt utrolig rått, Bidd@! Griselekker løsning.
Men blir det rett hver gang, så man slipper småjusteringer hver gang man hever og senker projektoren?

Ingen problem da den er stiv i alle retninger og at den går sakte, treffer bra nok med billedkanten.

Fantastisk kuul løsning du har lagd der.

Skulle ønske jeg hadde samme fingerferdigheter.

Endelig ferdig, ble meget godt fornøyd, fungerer som planlagt! Fruen ble også fornøyd

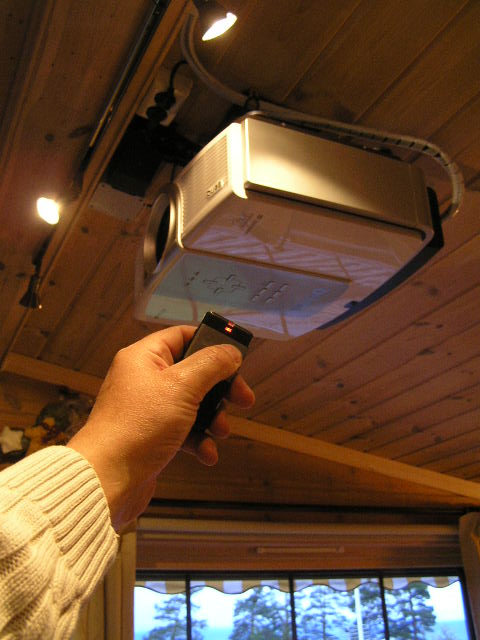

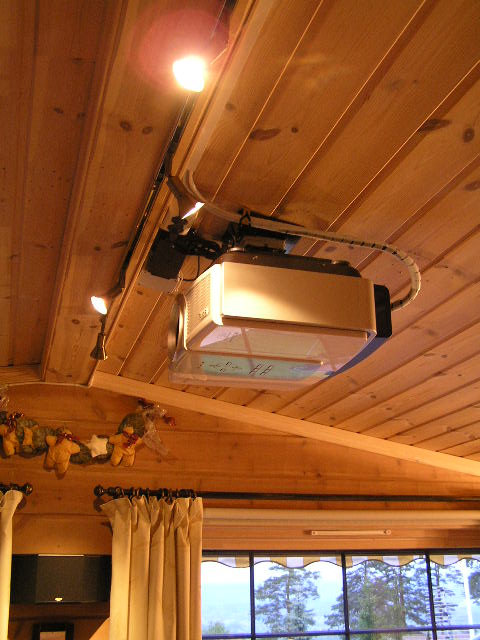

Legger ved site bilder, nå får jeg endelig trimmet bilde og kan nyte resultatet. 034 baklokk.JPG ( 68,9365234375 KB) Vist 1916 ganger 035 front.JPG ( 59,3173828125 KB) Vist 1910 ganger 036 styring.JPG ( 68,1748046875 KB) Vist 1911 ganger 037 fjernk.JPG ( 58,748046875 KB) Vist 1913 ganger 038 hvile.JPG ( 63,66015625 KB) Vist 1906 ganger 039 kino.JPG ( 60,875 KB) Vist 1917 ganger 040 service.JPG ( 63,283203125 KB) Vist 1915 ganger

ser dritbra ut Bidd@!
løp til patentkontoret og få igang fabrikken, det er sikkert mange som trenger lignende løsning

....er nok ikke så mange som har loft til rådighet
